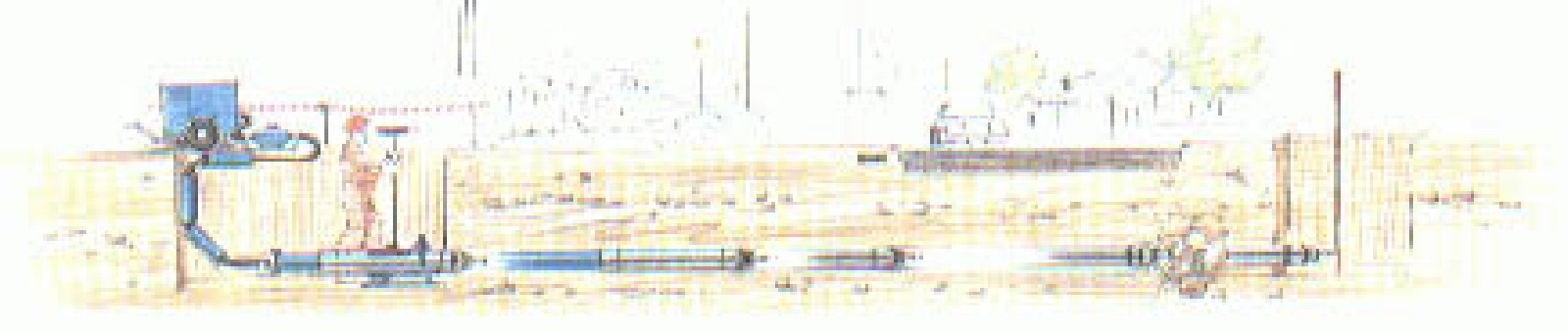

Pneumatické zařízení – výrobce TERRA. Zařízení provádí zemní vrty propichovacím způsobem (vytlačení horniny vně mimo plášť). Nelze propichovat v nepórezním materiálu, např. pískovce nebo v bahnitém – měkkém terénu. Uvedené zařízení zatahuje chráničky PE nebo PVC průměr 140, 125, 110, 63, 50 mm, dle požadavků zákazníka. Startovací jáma má rozměry 200 x 80 cm, hloubka 10 cm pod dnem chráničky. Zařízení přesně zaměřuje svůj cíl a pracuje v délkách do 25 m. Stroj je vybaven zpětným chodem. Uvedená technologie je vhodná pro provádění přípojek inž. sítí. Není třeba opěrný blok.

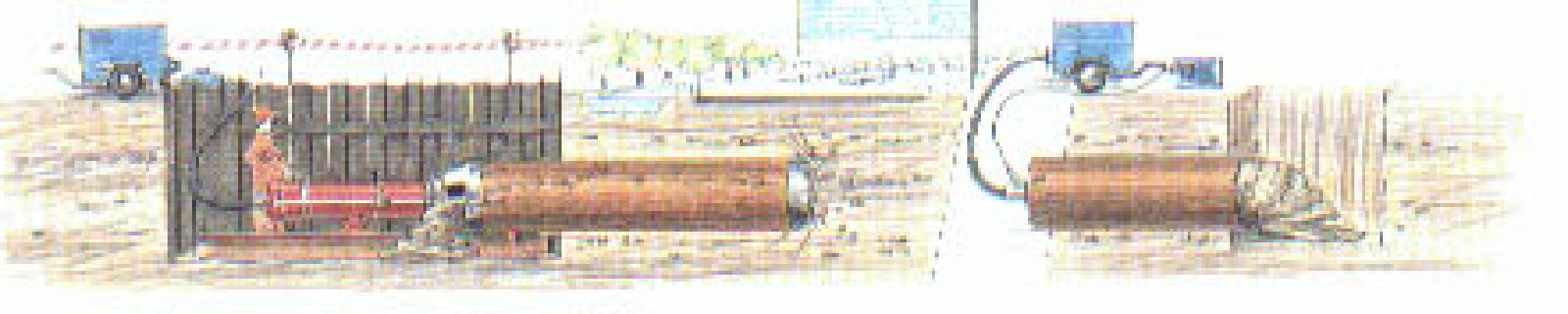

Pneumatické zařízení na horizontální beranění ocelových trub výrobce TERRA. U tohoto způsobu jsou otevřené ocelové roury v jednotlivých délkách 6 m zatloukány pod vozovku, železnici nebo řeku a přivařovány tak dlouho, až je dosažena základní délka. Zařízení pracuje na principu horizontální uloženého beranidla. Píst, který se pohybuje v prostoru válce je uváděn do pohybu stlačeným vzduchem. Tento píst naráží na čelo válce pevně spojené s beraněnou trubkou pomocí rámovacích kuželů a napínacího přípravku. Rámovací kužele umožňují použití ocelových rour následujících průměrů a délek:
- DN 160 70M
- DN 200 60M
- DN 230 60M
- DN 700 25M
- DN 270 45M
- DN 300 45M
- DN 370 42M
- DN 800 25M
- DN 400 40M
- DN 500 35M
- DN 600 30M
- DN 1000 20M
Zemina nahromaděná v potrubí se vytlačí tlakovou vodou(hydročistič). Občasné vyskytující se kameny, které je možno rozlamovat, by měly mít menší průměr než 1/2 průměru zaražené trubky. Startovací jáma je rozměrů 8,5 (6,5) x 1,5 m, dno o 15cm níž než dno zaražené roury, rovina dna jámy musí být rovnoběžná s osou protlaku. Dno startovací jámy se zpevní kamennou drtí nebo ve zvodnělých terénech silničními panely. Cílová jáma je o rozměrech 2×2 m, dno 0,8 m pod rourou. Metoda nevyžaduje opěrný blok. Při použití výše uvedených technologií není nutná technická pomoc objednatele. Objednatel zajistí pouze výkop manipulačních jam, popřípadě vodní zdroj. Před realizací díla provedeme prohlídku staveniště a navrhneme nasazení nejvhodnější technologie.
